По просьбе  фитнес-центра проведен технический  анализ с целью использования  канального осушителя, для осушения, и охлаждения воздуха в бассейне площадью 250 м².

Согласно документации, установленный  канальный осушитель на базе спирального компрессора Copeland ZR160KCE (рис.1), имееет холодопроизводительность компрессора - 32 кВт.

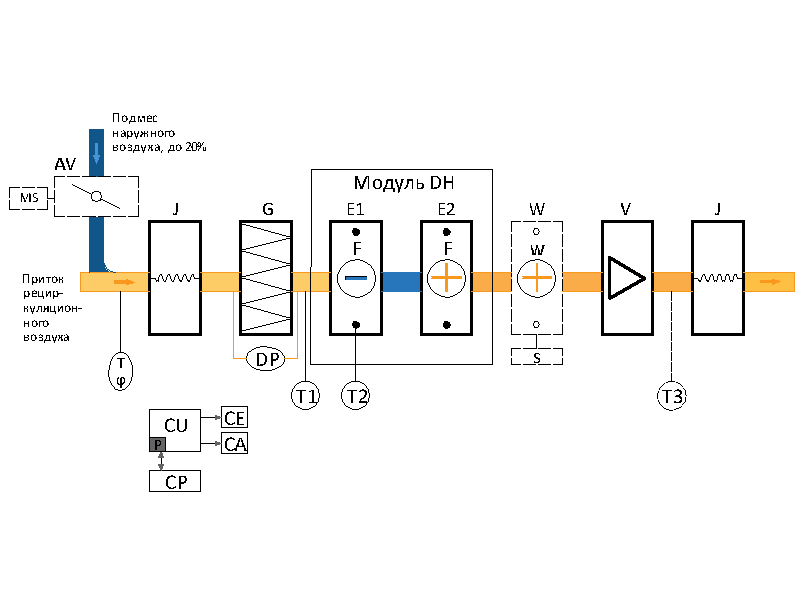

Рис.1 Схема канального осушителя воздуха: AV-воздушный клапан с  приводом, J- гибкие вставки, G-воздушный фильтр, E1- испаритель осушителя,
E2-конденсатор осушителя, W-водяной калорифер, V- вентилятор, CU- система цифровой автоматики и деспечеризации.

При данной схеме работы, в осушителе воздух последовательно проходит через испаритель (Е1) и конденсатор (Е2). На холодной поверхности испарителя (Тисп.=+2⁰С) происходит конденсация воды и охлаждение воздуха. На теплой поверхности конденсатора (Тконд.=45⁰С) воздух нагревается. За счет тепла, вырабатываемого компрессором (9,5 кВт), температура воздуха на выходе из осушителя выше на 3...5⁰С чем на  входе, таким образом это является дополнительной нагрузкой для системы кондиционирования.

Нами было предложено установить на улице дополнительный воздушный конденсатор фреона (АС) и трехходовой соленоидный клапан (SV) для автоматического  отключения основного конденсатора (Е2) и подключение «уличного» (АС) в летний период, когда необходимо охлаждать воздух, подаваемый в бассейн (Рис.2). Команда на переключение конденсаторов подается из системы управления CU (Рис.1).

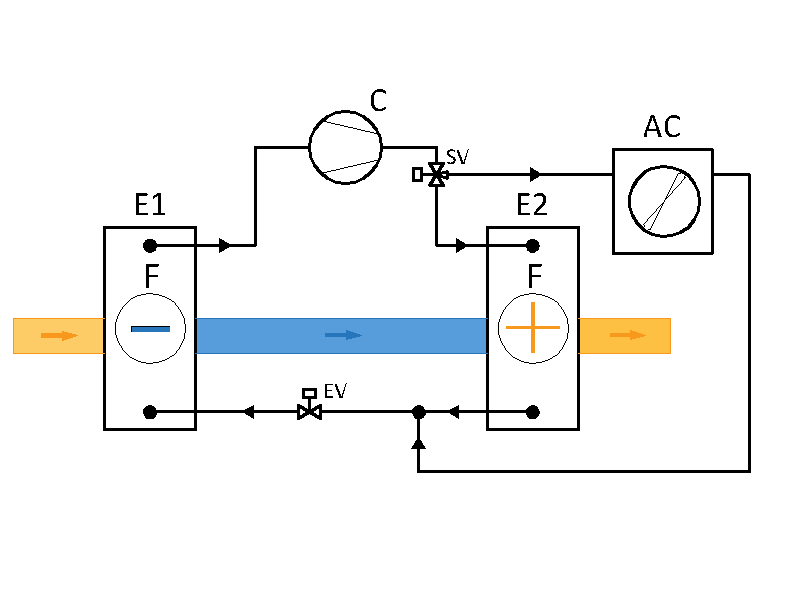

Рис.2 Схема модуля DH канального осушителя после реконструции: Е1- испаритель осушителя, Е2-конденсатор осушителя,
С- фреоновый компрессор, АС- конденсатор фреона усановленный на улице, SV- трехходовой соленоидный вентиль, EV- термо- регулирующий вентиль.

 По согласованию с заказчиком в модернизированой схеме  были установлены: выносной конденсатор АРХ-84 (Lloyd- Чехия) и  трехходовой вентиль М36-118 (ALCO-Германия). Стоимость установленного оборудования и работ по монтажу составила 115 тыс грн.

Реализация данного проекта позволила отказаться от использования системы кондиционирования воздуха, при этом обеспечить летом температуру воздуха в басейне +28⁰С. Электрическая потребляемая мощность работающей ранее системы кондиционирования составляла 15 кВт.

При охлаждении воздуха осушителем с конденсатором АС, дополнительное энергопотребление составляют только вентиляторы конденсатора , общей мощностью 0,44 кВт.  Поэтому потребление электроенергии снизилось на: DW=15-0,44=14,56 кВт.

Для расчета срока окупаемости оборудования были приняты временные интервалы:

- период работы:  с 01 мая по 30 сентября ,

-  режим работы:  16 часов в сутки.

При стоимости электроенергии 1 кВт*час= 2,30 грн,  экономический эффект за 1 год составил:

14,56кВт×16час×30дней×5мес× 2,3 грн.=  80 371,2 грн.

ИТОГО: срок окупаемости установленного оборудования- 1,43 года.
